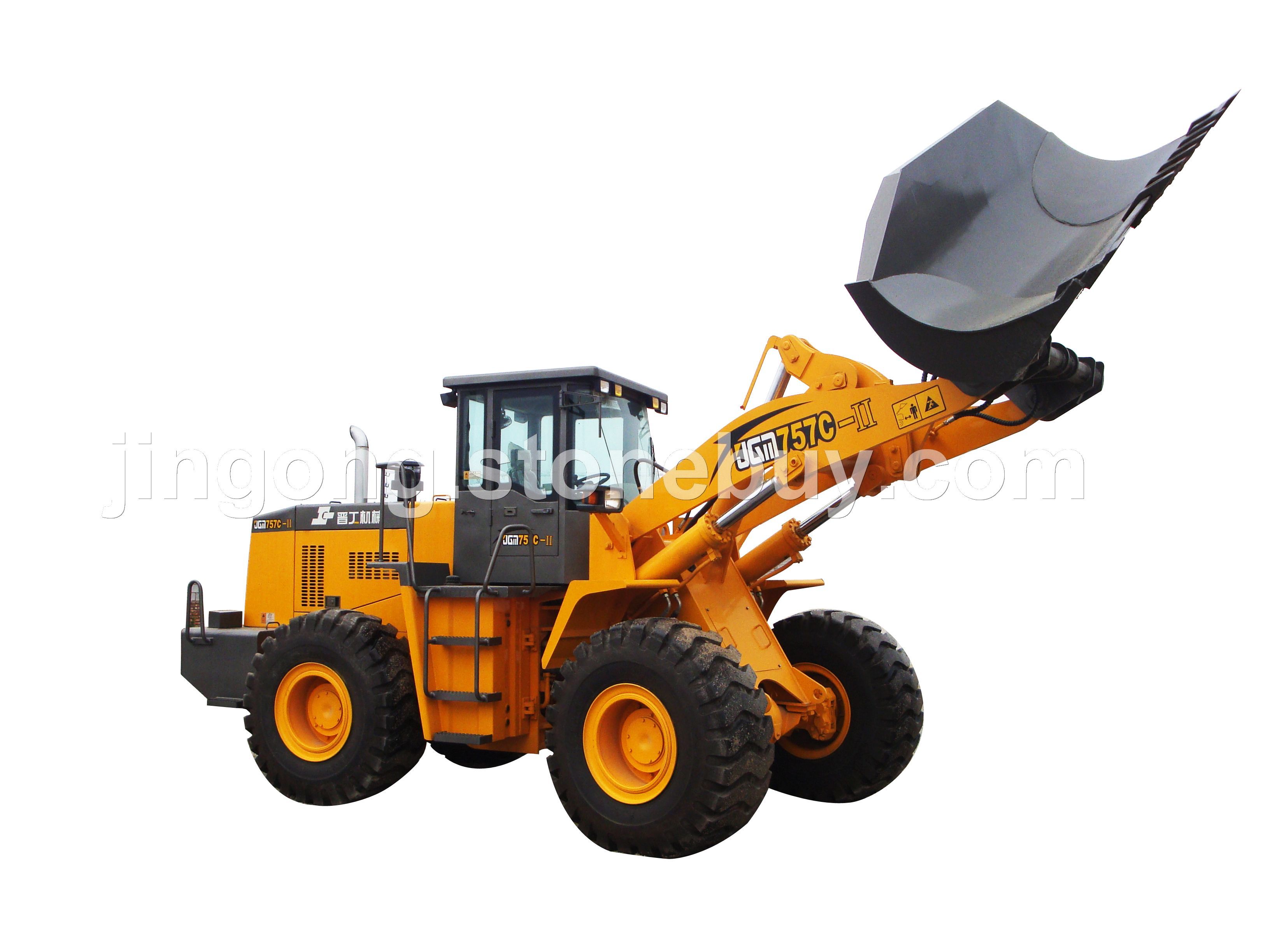

JGM757C-II轮式装载机

编号:214
类别:机械设备 - 运输
发布时间:2013-01-17 08:46:11

联系此供应商

关于 JGM757C-II轮式装载机 的详细介绍:

主要性能参数[Main Specification Data]   整机操作质量[Operating Weight]…………………….…………………18500 kg
铲斗容量[Standard bucket capacity]……………………….……………2.2 m3
额定功率[Rated Power]……………………….………………………162kw(220HP)
额定载荷[Rated Load]………………………….………………………4300kg
**牵引力[MAX-Tractive Force]……………………….……………160KN
**掘起力[MAX-Breakout Force]…………………….………………170KN
*小转弯半径[Min-Turning Radius]….…铲斗外侧[Outside of bucket]7180mm
后轮外侧[Outside of the rear tyre]6550mm
**卸载高度（侧卸）[MAX-Dumping Height (Side Dumping)] …. . 3980mm
整机外形尺寸（长×宽×高）[Overall dimension(L×W×H)] …. 7930×2990×3410mm
主要性能特点[Main Specification And Characters]
采用单摇臂、长轴距结构，高强度工作装置和车架，掘起力大，牵引力大，稳定性好，工作装置动作循环时间短，具有**的整机性能，适合矿山重载使用；
前后车架铰点对中布置，转向时前后轮轮迹重合，提高通过性，延长轮胎使用寿命；
工作装置关键铰接点采用防尘结构，延长销轴使用寿命；
配加大散热面积的水箱，使柴油机系统热平衡效果更好，适应恶劣工况下连续作业；
增加液压油散热器，使液压系统热平衡效果更好，适应恶劣工况下连续作业；
双泵合流液压系统，**节能，动力性好；
全液压同轴流量放大转向系统，操纵灵活，性能可靠；
配置**江森免维护蓄电池，工作可靠稳定。
主要配置及特点 [Main Parts And Characters]
1、发动机[Engine]
潍柴WD10G220E21柴油机；
涡轮增压，动力强劲，扭矩储备大；
低油耗，低噪音，性能可靠；
配加大散热面积的水箱，使柴油机系统热平衡效果更好，在恶劣工况下连续作业时间更长。
2、变速箱、变矩器[Transmission and torque converter]
单级四元件双涡轮液力变矩器，与发动机匹配合理，牵引力大；
晋工50行星式动力换档变速箱，操纵简便、性能稳定可靠。
3、驱动桥[Driving axle]
晋工50驱动桥，承载力大，可靠性高；
前后桥桥荷分布合理，整车稳定性能好。
4、液压系统[Hydraulic system]
双泵合流液压系统，**节能，动力性好；
全液压同轴流量放大转向系统，操纵灵活，性能可靠；
液压油箱吸油、回油采用大流量高精度滤芯，保证液压系统的清洁度，减少液压元件的故障率，延长使用寿命；
增加液压油散热器，使液压系统热平衡效果更好，在恶劣工况下连续作业时间更长。
5、制动系统[Brake System]
四轮双管路气顶油钳盘式制动系统，制动平稳；
驻车及紧急制动系统采用断气制动夹钳式，工作更加**可靠。
6、结构件[Welding Structure]
采用单摇臂、长轴距结构，高强度工作装置和车架，掘起力大，牵引力大，稳定性好，工作装置动作循环时间短，具有**的整机性能，适合矿山重载使用；
前后车架铰点对中布置，转向时前后轮轮迹重合，提高通过性，延长轮胎使用寿命；
前后车架铰点的上下铰接板间距大，结构坚固，传动轴位于下铰点之上，得到有效保护；
工作装置关键铰接点采用防尘结构，延长销轴使用寿命。
7、驾驶室、发动机罩[Cab and engine hood]
新型豪华驾驶室，弹性悬挂双向减振，视野开阔，隔音降噪，暖风为标配装置，可选配冷暖空调；
内部宽敞，仪表、操纵装置布置合理，操作方便；
内装饰采用吸音、隔热、**装饰材料。
8、电器系统[Electric system]
电线及护套，采用抗阻燃材料；
采用国内优质电器元件，可靠耐用；
配置**江森免维护蓄电池，工作可靠稳定。
**装备
潍柴WD10G220E21发动机钳盘式行车制动
双涡轮液力变矩器 **轮胎23.5-25（16PR）
行星式动力换档变速箱免维护蓄电池 2 x 12V
晋工驱动桥启动马达24V, 8.1KW
软轴操纵两联阀：动臂和铲斗交流发电机 24V, 55A
举升油缸和翻斗油缸豪华型工程座椅
**动臂、**铲斗 AM/FM收放机
可选部件
1、柴油机：
上柴C6121ZG：162kw/2200rpm
东风康明斯 6CTA8.3 ：160kw/2200rpm
潍柴WD10G220E21（国2低速）
潍柴WD10G220E23（蓝擎二代）
潍柴WD10G220E23（蓝擎二代低速）
2、柳州ZF电控变速箱WG200，前4后3，KD强制换档
3、驱动桥：
晋工加强桥
美驰驱动桥（气顶油钳盘制动）
4、自动称重装置
5、自动集中润滑装置
6、风机、暖风、空调（冷暖）
7、GRAMMER 豪华座椅（扶手、头枕、**带）
性能参数
产品主要性能参数 [MAIN SPECIFICATION]
整机操作质量[Operating Weight] 18500 kg
**斗容量[Standard bucket capacity] 2.2 m3
额定载荷[Rated Load] 4300kg
**牵引力[MAX-Tractive Force] 160KN
**掘起力[MAX-Breakout Force] 170KN
**爬坡能力[MAX-Climbing Angle] 30°
卸载高度(正卸) [Dumping Height] 2990mm
卸载距离(正卸) [Dumping Reach] 1300mm
**卸载高度(侧卸)[MAX-Dumping Height] 3980mm
整机外形尺寸(长×宽×高)[Overall dimension(L×W×H)] 7930×2990×3410mm
发动机[Engine] 潍柴斯太尔[Weichai Steyr]
型号[Model] WD10G220E21
型式[Type] 4冲程、直列、水冷、直喷增压式柴油机[4-Stroke,inline diesel engine,turbo charged direct-injection]
气缸数－缸径×行程[Qty of Cylinders-Bore/Stroke] 6－126×130mm
**扭矩[MAX-Torque] 843Nm
额定功率[Rated Power] 162KW(220HP)
额定转速[Rated Speed] 2200r/min
传动系统[Transmission System]
变矩器型式[Torque Convertor] 单级四元件双涡轮液力变矩器[Single phase,4 Elements, Twin-Turbine HydraulicTorque Converter]
变速箱型式[Transmission] 行星式液压换档[Planetary Hydraulic Shift]
挡位[Gear Shift] 两档前进，一档后退[2 Forwards， 1 Reverse]
车速[Speed] 前进Ⅰ档[Forward Ⅰgear shift]……………0-11.5 km/h
前进Ⅱ档[Forward Ⅱgear shift]……………0-36 km/h
倒档[Reverse]……0-16km/h
轮胎规格[Tyre Type] 23.5—25
轮胎气压[Tyre Pressure] 0.27—0.32MPa
转向系统[Steering System]
型式[Type] 全液压同轴流量放大转向系统
转向角[Steering Angle] 前后车架折腰左右各±35°[35°Each Side]
*小转弯半径[Min-Turning Radius] 铲斗外侧[Outside of bucket]：7180mm
后轮外侧[Outside of the rear tyre]：6550mm
液压系统[Hydraulic System]
系统工作压力[System Working Pressure] 16.0MPa
动臂提升时间[Boom Lifting Time] ≤6.5s
三项和时间[Total] ≤12s
制动系统[Brake System]
行车制动[Service Brake] 气顶油钳盘式四轮制动[Air Over Hydraulic Disc Brake]
停车制动[Parking Brake] 气控夹钳盘式制动[Air Control Press Disc Brake]
加油容量[Fill Capacity]
燃油箱[Fuel tank] 230L
液压油箱[Hydraulic tank] 270L
